دوربین‌های مداربسته به‌عنوان یکی از اصلی‌ترین ابزارهای نظارتی در حفظ امنیت محیط‌های مختلف شناخته می‌شوند. کیفیت تصویر ثبت‌شده توسط این دوربین‌ها نه تنها برای شناسایی چهره‌ها و پلاک خودروها حیاتی است، بلکه به‌طور کلی تأثیر زیادی بر عملکرد سیستم نظارتی دارد. یکی از مشکلات رایج که ممکن است در تصاویر دوربین‌های مداربسته مشاهده شود، تغییرات رنگی مانند بنفش شدن تصویر است. این تغییرات بر دقت شناسایی و تحلیل تصاویر تأثیر گذاشته و مشکلاتی را برای کاربران ایجاد می‌کنند. در این مقاله، به بررسی علت بنفش شدن تصویر دوربین‌های مداربسته و روش‌های تخصصی رفع این مشکل پرداخته می‌شود.
مکانیسم عملکرد سیستم تصویربرداری دوربین‌های مداربسته
برای بررسی مشکل در نمایش تصویر دوربین‌های مداربسته، بهتر است ابتدا با مکانیسم عملکرد سیستم آنها آشنا شویم.
نحوه ثبت رنگ‌ها در سنسورهای تصویر
دوربین‌های مداربسته برای ثبت رنگ‌ها از سنسورهای تصویر استفاده می‌کنند که می‌توانند تصاویر رنگی را پردازش کرده و به نمایش بگذارند. دو فناوری رایج در این سنسورها شامل CMOS و CCD است. سنسورهای CMOS به دلیل مصرف انرژی کمتر و قیمت مناسب‌تر بیشتر در دوربین‌های مداربسته استفاده می‌شوند. اما تفاوت‌های دیگری نیز بین این دو فناوری وجود دارد که می‌تواند تأثیراتی بر کیفیت رنگ تصویر بگذارد.
فیلترهای Bayer که معمولاً بر روی سنسورهای تصویری قرار دارند، نقش مهمی در تفکیک رنگ‌ها ایفا می‌کنند. این فیلترها کمک می‌کنند که رنگ‌های اصلی (قرمز، سبز و آبی) از یکدیگر جدا شده و سپس پردازش شوند. به‌علاوه، پردازشگر تصویر (ISP) نیز تأثیر زیادی در بهبود نمایش رنگ‌ها دارد و نقش کلیدی در تبدیل سیگنال‌های دریافتی به رنگ‌های طبیعی ایفا می‌کند.
نقش فیلتر IR-Cut در مدیریت نور مادون قرمز
یکی از اجزای مهم در دوربین‌های مداربسته فیلتر IR-Cut است که نقش مهمی در مدیریت نور مادون قرمز (IR) ایفا می‌کند. این فیلتر باعث می‌شود که نور مادون قرمز اضافی در تصاویر تأثیر نگذارد، به‌ویژه در شب که نور IR غالب است. فیلتر IR-Cut معمولاً در طول روز فعال است و از عبور نور IR جلوگیری می‌کند، اما در شب به‌طور خودکار به‌وسیله دوربین غیر فعال می‌شود. در صورتی که این فیلتر دچار نقص شود، می‌تواند باعث بروز مشکلات رنگی مانند بنفش شدن تصویر شود. در نانوآلارم بهترین و باکیفیت‌ترین دوربین‌های مداربسته موجود است. برای دریافت مشاوره قبل از خرید و نصب می‌توانید با کارشناسان مجموعه تماس بگیرید.
علل رایج بنفش شدن تصویر دوربین مداربسته
مهم‌ترین علت‌های بنفش شدن تصویر دوربین مداربسته در این بخش معرفی می‌شوند.
نقص در عملکرد فیلتر IR-Cut
یکی از علل اصلی بنفش شدن تصویر، نقص در عملکرد فیلتر IR-Cut است. ممکن است فیلتر در وضعیت حذف‌شده گیر کرده باشد و نور مادون قرمز اضافی وارد سنسور شود. همچنین، خرابی موتور مکانیکی فیلتر IR-Cut یا عدم تطابق صحیح آن با نور محیطی نیز می‌تواند منجر به این مشکل گردد.
خرابی یا اشباع سنسور تصویر
آلودگی نور مادون قرمز اضافی یکی دیگر از عواملی است که می‌تواند بر سنسور تصویر تأثیر بگذارد و باعث بنفش شدن تصویر شود. همچنین، اشباع رنگی سنسور و خرابی پیکسل‌های حساس به نور IR نیز ممکن است بر دقت رنگ‌ها و شفافیت تصاویر تأثیر بگذارد.
خطاهای پردازش تصویر (ISP Malfunction)
خطاهای موجود در پردازشگر تصویر (ISP) می‌تواند منجر به بهم‌ریختگی رنگ‌ها شود. به‌طور خاص، بهم‌ریختگی جدول LUT در تنظیمات رنگی، تأثیر الگوریتم‌های AWB (تعادل خودکار رنگ سفید) و مشکل در Gamma Correction باعث تغییرات غیرمعمول رنگ‌ها در تصاویر دوربین‌های مداربسته می‌شود.
تأثیر نورپردازی محیط بر تغییر رنگ تصویر
نور محیطی، به‌ویژه نورهای IR و نور طبیعی، می‌تواند بر کیفیت تصویر و دقت رنگ‌ها تأثیر بگذارد. در شب، تداخل نور IR و نور طبیعی ممکن است باعث بنفش شدن تصویر شود. انعکاس‌های نوری و تأثیر چراغ‌های LED و فلورسنت نیز به عدم تعادل رنگ سفید منجر می‌شود.
مشکلات نرم‌افزاری و فریمور دوربین
مشکلات نرم‌افزاری و باگ‌های موجود در سیستم پردازش رنگ نیز ممکن است باعث بروز این مشکل شوند. به‌روزرسانی ناقص یا ناسازگاری فریمور با سخت‌افزار می‌تواند موجب اشکال در تنظیمات رنگ‌ها شود.
قرمز شدن تصویر دوربین مداربسته
قرمز شدن تصویر دوربین مداربسته معمولاً به دلیل نقص در عملکرد فیلتر IR-Cut، اشباع سنسور تصویر از نور مادون قرمز، یا تنظیمات نادرست تعادل رنگ سفید (AWB) رخ می‌دهد. فیلتر IR-Cut وظیفه تنظیم نور مادون قرمز را بر عهده دارد و در صورت خرابی، ممکن است تصویر قرمز شود. همچنین، نور زیاد مادون قرمز در محیط‌هایی با چراغ‌های LED نامناسب یا نور مستقیم خورشید می‌تواند موجب تغییر رنگ تصویر شود.
برای رفع این مشکل، ابتدا تنظیمات AWB را بررسی و در صورت نیاز، آن را روی حالت خودکار (Auto) یا مقدار مناسب تنظیم کنید. همچنین، بروزرسانی فریمور دوربین، بررسی عملکرد IR-Cut و تغییر زاویه دوربین برای کاهش تأثیر نورهای خارجی می‌توانند مؤثر باشند. در موارد شدید، تعویض فیلتر IR-Cut یا حتی خود دوربین ممکن است لازم باشد. انتخاب دوربین باکیفیت و نگهداری مناسب از آن، بهترین راه برای پیشگیری از این مشکل است.
نقش فیلتر IR-Cut در مدیریت نور مادون قرمز
فیلتر IR-Cut یکی از اجزای حیاتی در دوربین‌های مداربسته است و نقش کلیدی در مدیریت نور مادون قرمز و بهبود کیفیت تصویر دارد. این فیلتر در مقابل سنسور دوربین قرار می‌گیرد و عملکرد آن به نور محیط بستگی دارد. در طول روز فیلتر IR-Cut فعال است و پرتوهای مادون قرمز را مسدود می‌کند. این کار باعث می‌شود تا تنها نور مرئی به سنسور دوربین برسد و در نتیجه رنگ‌ها طبیعی‌تر و نزدیک‌تر به آن‌چه چشم می‌بیند، ثبت می‌شوند. اگر نور مادون قرمز در روز وارد سنسور شود، می‌تواند رنگ‌ها را دچار اعوجاج کند و تصاویر را غیر واقعی نشان دهد.
در شب یا در شرایط نوری ضعیف فیلتر به‌طور خودکار غیرفعال می‌شود تا نور مادون قرمز به راحتی به سنسور برسد. این امر باعث افزایش روشنایی تصویر در تاریکی شده و دوربین برای جذب بهتر نور به حالت سیاه و سفید سوئیچ می‌کند. دلیل این موضوع این است که این حالت حساسیت سنسور به نور بیشتر است و می‌توان تصاویر بهتری را ضبط کرد.

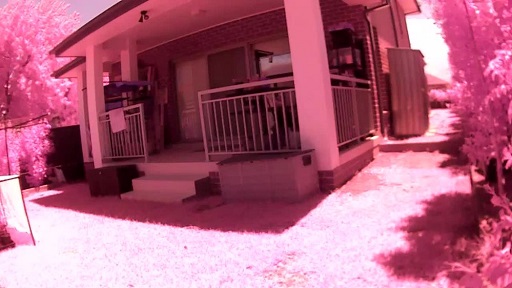

اگر فیلتر IR-Cut دچار مشکل شود، این امکان وجود دارد که دوربین در طول روز همچنان نور مادون قرمز را دریافت کند. این مسئله باعث تداخل نورهای مرئی و نامرئی می‌شود و نتیجه آن ثبت تصاویر با رنگ‌های غیرواقعی و غالب شدن رنگ بنفش در تصویر است. پس سلامت عملکرد فیلتر IR-Cut تاثیر بسیار زیادی بر کیفیت و دقت رنگ تصاویر دارد. اگر دوربین شما تصاویر را بنفش ضبط می‌کند، این مسئله می‌تواند به دلیل خرابی فیلتر IR-Cut باشد.
تاثیر نور محیطی بر تنظیم رنگ دوربین مداربسته
نور محیطی تاثیر قابل‌توجهی بر تنظیم رنگ دوربین مداربسته دارد و می‌تواند یکی از دلایل اصلی بنفش شدن تصویر باشد. دوربین‌های مداربسته برای ثبت تصاویر با رنگ‌های طبیعی نیاز به تنظیمات دقیق و هماهنگ با شرایط نوری محیط دارند. در طول روز نور خورشید ترکیبی از طیف‌های مختلف نوری را ارائه می‌دهد و دوربین می‌تواند آن را به‌درستی تفسیر کند. اما زمانی که نور محیطی تغییر کند، این احتمال وجود دارد که تعادل رنگ سفید (یا white balance) دوربین دچار اختلال شود.
نورهای مصنوعی مانند لامپ‌های سدیمی یا فلورسنت می‌توانند باعث ایجاد تغییر رنگ در تصاویر شوند. اگر دوربین نتواند به‌درستی این تغییرات را تشخیص دهد و تنظیمات خود را مطابق با آن تغییر دهد، رنگ‌ها غیرطبیعی ثبت خواهند شد. در برخی از موارد ترکیب نامتوازن نور مرئی و مادون قرمز نیز می‌تواند باعث غالب شدن رنگ‌هایی مانند بنفش در تصویر شود. پس استفاده از دوربین‌هایی با قابلیت تنظیم خودکار بر اساس نور محیط، راهکار مناسبی برای جلوگیری از بنفش شدن تصویر دوربین مداربسته است.
علت تار شدن تصویر در دوربین مداربسته
تار شدن تصویر دوربین مداربسته می‌تواند به دلایل مختلفی از جمله تنظیمات نادرست فوکوس، آلودگی لنز، نور نامناسب، مشکلات سنسور تصویر یا تداخل سیگنال رخ دهد. اگر لنز دوربین به‌درستی فوکوس نشده باشد یا دارای گرد و غبار، بخار یا لکه باشد، وضوح تصویر کاهش می‌یابد. همچنین، نورپردازی نامناسب یا تابش مستقیم نور خورشید می‌تواند باعث اختلال در کیفیت تصویر شود.
برای رفع این مشکل، ابتدا لنز دوربین را تمیز کنید و فوکوس آن را دستی یا از طریق تنظیمات نرم‌افزاری اصلاح نمایید. اگر تار شدن تصویر در شب اتفاق می‌افتد، تنظیم شدت نور مادون قرمز (IR) یا تغییر زاویه دوربین می‌تواند مفید باشد. همچنین، بررسی کیفیت کابل‌های تصویر و منبع تغذیه، بروزرسانی فریمور و جایگزینی دوربین در صورت خرابی سنسور، از دیگر راهکارهای حل این مشکل هستند.
روش‌های تخصصی برای رفع مشکل بنفش شدن تصویر
اگر تصویر دوربین مداربسته شما نیز بنفش شده، نگران نباشید. شما می‌توانید با استفاده از راهکارهای زیر مشکل به وجود آمده را برطرف کنید.
تست و بررسی عملکرد فیلتر IR-Cut
اولین گام در رفع مشکل بنفش شدن تصویر، بررسی و تست فیلتر IR-Cut است. برای این کار می‌توان از نور سفید و قرمز برای تست دستی استفاده کرد. در صورتی که فیلتر IR-Cut دچار خرابی باشد، باید آن را بازنشانی یا تعویض کرد.
تنظیمات نرم‌افزاری و اصلاح پردازش رنگ
برای اصلاح تغییرات رنگی و بنفش شدن تصویر دوربین مداربسته، می‌توان تنظیمات AWB را ریست کرده و تعادل رنگ سفید را بازگردانی کرد. همچنین، تغییر پارامترهای Color Gain و Saturation در نرم‌افزار دوربین و بررسی LUT نیز به بهبود کیفیت تصویر کمک می‌کند.
بررسی نورپردازی محیطی و کاهش تداخل نور
برای کاهش تداخل نور، باید نور محیط به‌گونه‌ای تنظیم شود که از تأثیر نور مادون قرمز اضافی جلوگیری شود. استفاده از فیلترهای کاهنده UV و IR نیز توصیه می‌شود.
بررسی سخت‌افزار و تعویض قطعات معیوب
در صورتی که مشکل از سنسور یا ماژول‌های پردازش تصویر باشد، باید دوربین تعویض شود. همچنین، بررسی کابل‌ها و منبع تغذیه برای جلوگیری از نوسانات الکتریکی نیز ضروری است.
بروزرسانی فریمور و تنظیمات دستگاه ضبط (DVR/NVR)
به‌روزرسانی فریمور دوربین به آخرین نسخه موجود و بررسی تنظیمات DVR/NVR می‌تواند مشکلات نرم‌افزاری و پردازش رنگی را برطرف کند.
روش‌های پیشگیری از بنفش شدن تصویر دوربین مداربسته
برای جلوگیری از بروز این مشکل نیز حتما موارد زیر را در نظر داشته باشید.
- استفاده از دوربین‌های باکیفیت و استاندارد: انتخاب دوربین‌هایی با IR-Cut Filter دوگانه و تطبیقی و مقایسه برندهای مختلف از نظر کیفیت نمایش رنگ‌ها از بروز مشکلات رنگی جلوگیری می‌کند.
- نصب صحیح دوربین برای جلوگیری از تداخل نوری: زاویه نصب صحیح دوربین و استفاده از هوزینگ‌های ضد بازتاب برای کاهش اثر نور خارجی از دیگر اقدامات پیشگیرانه هستند.
- نگهداری و سرویس دوره‌ای سیستم نظارتی: نگهداری و سرویس دوره‌ای سیستم نظارتی از جمله تست فصلی فیلتر IR-Cut، نظافت سنسور و لنز و نظارت بر تغییرات دمایی محیطی از اهمیت ویژه‌ای برخوردار است.
سخن آخر
بنفش شدن تصویر دوربین مداربسته به دلایل مختلفی از جمله نقص در فیلتر IR-Cut، خرابی سنسور، تداخل نور محیطی و مشکلات پردازش تصویر رخ می‌دهد. با تشخیص دقیق علت این مشکل و استفاده از روش‌های تخصصی برای رفع آن، می‌توان کیفیت تصویر را بهبود بخشید. همچنین، انتخاب دوربین‌های باکیفیت، نصب صحیح و سرویس دوره‌ای سیستم‌های نظارتی از بروز این مشکلات در آینده جلوگیری خواهد کرد.
