قبل از برسی انواع دید در شب در دوربین های مداربسته، بهتر است چگونگی تشکیل تصویر و نحوه تصویر برداری دوربین مداربسته را بدانیم.

دید در شب در دوربین های مداربسته : نحوه تشکیل تصویر:

به بیان ساده بازتاب و انعکاس نور اشیا و اجسام در محیط، توسط دوربین دریافت و درون  دوربین تصویر ایجاد می‌شود. سپس تصاویر ایجاد شده از طریق کابل تصویر به دستگاه ضبط کننده ارسال شده و  ذخیره می‌شود. پشت هم قرار گرفتن چند تصویر(فریم)،  فیلم دوربین مداربسته را تشکیل می‌دهند.

نحوه تصویر برداری:

پس از ساطع شدن نور به سنسور یا حسگر تصویر، اطلاعاتی مانند رنگ، میزان رنگ، شدت رنگ، میزان روشنایی و تاریکی محیط محاسبه می شود و پس از تنظیم این مقادیر اولیه میزان کنتراست، گاما، تنظیم تعادل رنگ براساس نوع رنگ سفید دریافت شده از تصویر (White Balance) در واحد ثانیه محاسبه می شود و این عمل به صورت مداوم پردازش می شود تا تصویری دارای رنگ، نور و جزئیات متناسبت با توان خروجی سنسور ارائه شود.

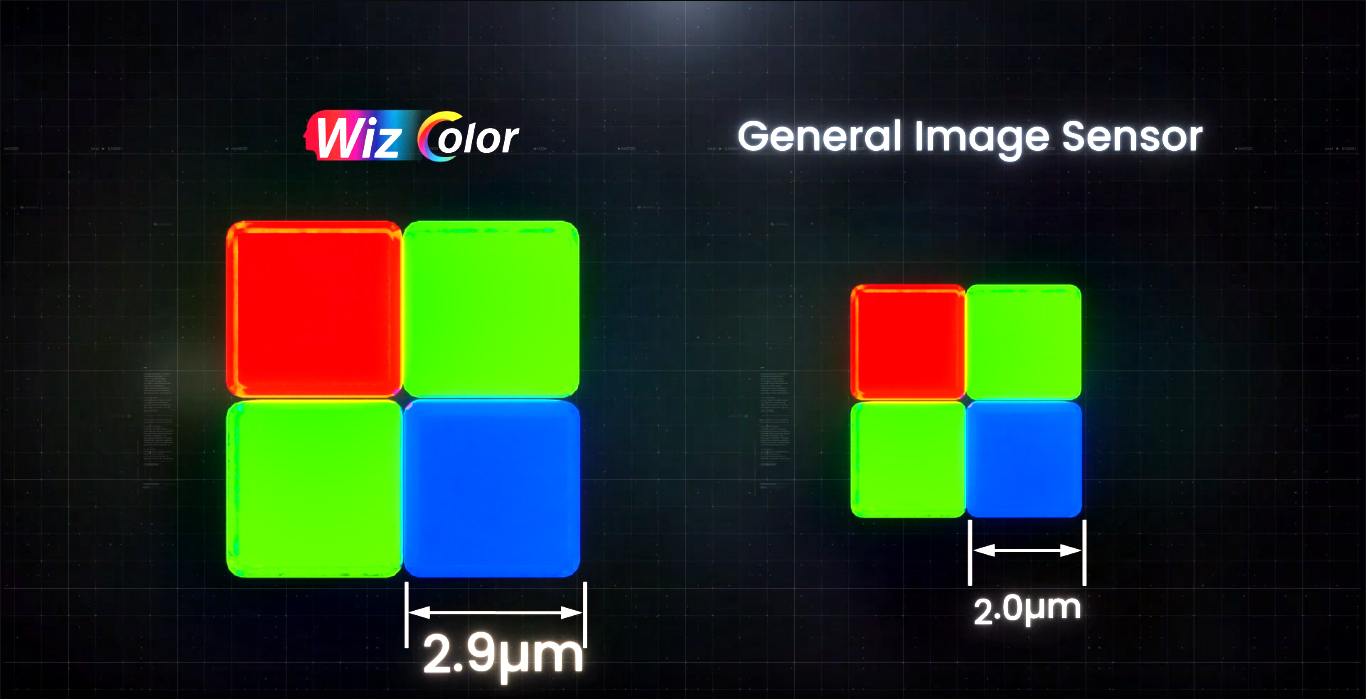

پردازش رنگ در تصویر بر اساس سه رنگ اصلی قرمز سبز آبی (RGB) انجام می شود که در سطح مشبکه ای سنسور فیلتری مجزا برای هر رنگ، در هر خانه مشبک قرار دارد تا رنگ را از نور دریافتی تشخیص دهد. این مجموع پردازش ها همانند دریافت مواد خام برای تولید یک اثر قابل فهم و درک است و برای ایجاد تصویر پردازش های بسیار ی در سنسور انجام می شود که این کار بر عهده پردازنده مورد استفاده در دوربین است که هر دوربین نسبت به توان و کیفیت پردازنده های متفاوتی را دارا هستند.

در پردازش تصویر دوربین مدار بسته واحدی به نام Scanning System وجود دارد که این بخش فرآیندهای نوری و الکترونیکی را اسکن دیجیتال می کند تا داده های بدست آمده تصویر را به فرمت دیجیتالی ضبط و تبدیل کند، ذخیره کند و به نمایش بگذارد.

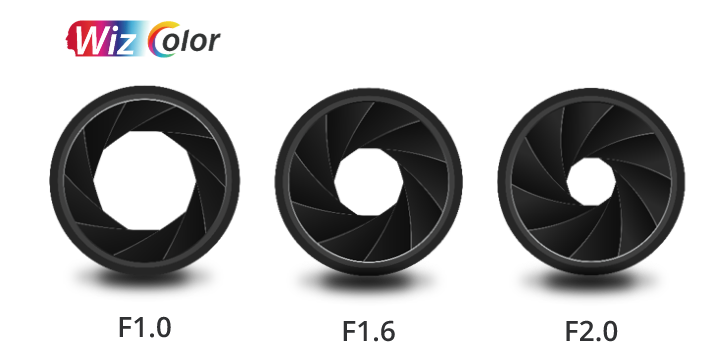

با توجه به مطالب عنوان شده، اهمیت وجود نور در ایجاد تصویر به خوبی مشخص می شود و متوجه نقش اصلی نور و پرتاب نور در تشکیل تصویر شدید. به طور خلاصه باید گفت در جلوی دوربین یک دیافراگم وجود دارد که با باز شدن آن جریان نور از طریق لنز به دوربین می‌رسد. دیدن اجسام از طریق بازتاب نوری که از اشیاء به چشم می‌رسد، رخ می دهد. در دوربین مداربسته نیز تشکیل تصویر بر همین اساس است. جریان نور توسط یک تراشه دیجیتالی در داخل دوربین به دنباله‌ای از تصاویر تبدیل می‌شود.

انواع تکنولوژی دید در شب، موضوعی است که شاید ذهن شما را مشغول کرده باشد!. یکی از جذاب‌ترین ویژگی‌های دوربین‌های مداربسته که امروزه تبدیل به یک عنصر رقابتی بین تولید کنندگان دوربین مداربسته شده، قابلیت دید در شب است که می‌تواند با استفاده از روش های مختلف ، تصاویر را در تاریکی آشکار کند!

روش‌های مختلف آشکارسازی تصویر در شب یا همان دید در شب در دوربین های مداربسته، مطلبی است که در این مقاله به بیان آنها خواهیم پرداخت. باید توجه داشته باشید که برای دیدن اشیا و تشکیل تصویر، باید نور لازم به محل تابیده و از بازتاب نور تصاویر را تشکیل داد. با ادامه این مطلب با ما همراه باشید.

دید در شب در دوربین های مداربسته از طریق نور مادون قرمز:

همه موجودات زنده انرژی مادون قرمز (IR) ساطع می کنند که به عنوان تابش حرارتی نیز شناخته می شود. نور مادون قرمز برای انسان نامرئی است، اما دوربین ها می توانند طول موج های مادون قرمز را تشخیص دهند و از آنها برای “دیدن” در تاریکی استفاده کنند. اگر به دوربین دید در شب نگاه کنید، متوجه لامپ های کوچک LED در جلو خواهید شد. وقتی هوا تاریک می‌شود، این چراغ‌ها وارد می‌شوند و نور مادون قرمز را به میدان دید دوربین اضافه می‌کنند. در حالی که چشمان شما نوری را نمی بیند، دوربین آن را خواهد دید.

تاریخچه دستگاه های دید در شب به قبل از جنگ جهانی دوم باز می گردد، زمانی که آلمان دستگاه های اولیه مادون قرمز را توسعه داد. این فناوری های اولیه، نور موجود را حدود 1000 بار تقویت کردند. با این حال، این دستگاه ها بسیار بزرگ و حجیم بودند. این بزرگی و حجم زیاد باعث شده بود که در میدان جنگ بسیار مورد توجه و در تیرس دشمنان قرار بگیرند.

خوشبختانه، استفاده امروزی از دوربین‌های دید در شب مادون قرمز  بسیار کم حجم شدن. دوربین های مداربسته از نور مادون قرمز برای روشن کردن تصاویر در تاریکی در مقیاس بسیار کوچکتر استفاده می کنند.

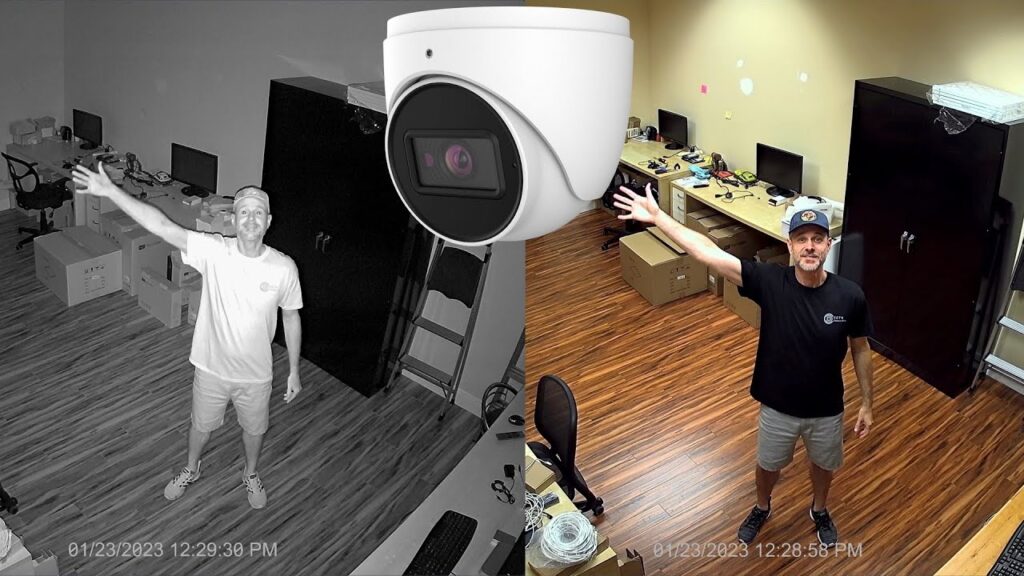

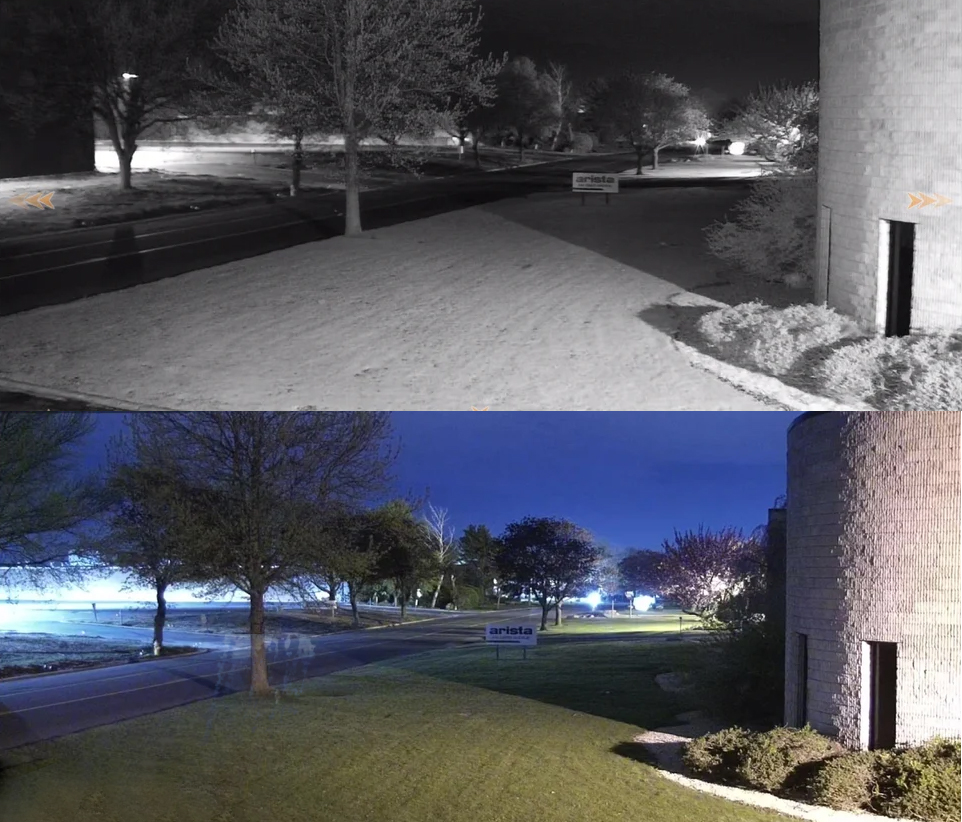

پس چرا فیلم دید در شب اغلب شبیه فیلم های سیاه و سفید قدیمی است؟

چشم انسان می تواند بین سیاه و سفید خیلی راحت تر از رنگ های  دیگر تمایز قائل شود. به همین دلیل، اکثر دوربین‌های امنیتی دید در شب دارای یک فیلتر تک رنگ هستند تا دید ما را آسان‌تر کند، مخصوصاً هنگام تماشای فیلم در شب.

بنابراین باید گفت اولین و رایج‌ترین نوع از تکنولوژی دید در شب در دوربین های مداربسته، تکنولوژی مادون قرمز است! اگر به لنز دوربین‌های مداربسته دقت کنید، به احتمال زیاد تعدادی لامپ ال‌ ای دی بسیار کوچک را در اطراف لنز خواهید دید که این لامپ‌ها وظیفه‌دار روشن کردن فضای اطراف از طریق نور مادون قرمز روشن هستند!  همان طور که گفته شد نور مادون قرمز برای چشم انسان قابل تشخیص نیست و از این رو، عملکرد دوربین مداربسته در شب بهتر و ایمن‌تر نیز می‌شود.

در ادامه، سنسور‌های آشکارساز نور مادون قرمز، تصویر دریافتی از فضای قابل مشاهده را که کاملا سیاه و سفید است را آشکار کرده و به عنوان تصویر اصلی به نمایش در می‌آورد. این فرایند مصرف انرژی بیشتری از حالت عادی دوربین دارد و در صورتی‌که منبع تغذیه توانایی تامین این انرژی را نداشته باشد، دید در شب دوربین فعال نخواهد شد. دوربین‌های مادون قرمز برای فضاهای کوچک مناسب هستند و همچنین برد کوتاهی نیز دارند و از این رو بهتر است از این دوربین‌ها فقط برای فضا‌های  کوچک استفاده کنید.

مزایای  اصلی تکنولوژی مادون قرمز:

•       کم هزینه و ارزان
•       طول عمر بالا
•       مصرف انرژی کم
•       امکان نظارت بر تاریک‌ترین محیط‌ها

بطور خلاصه باید گفت تکنولوژی مادون قرمز(IR) این امکان را برای این دوربین ها فراهم می کند که بتوانند بدون هیچ منبع نور خارجی، فیلم های قابل مشاهده را ثبت کنند.

بیشتر بدانید : ریکاوری و بازیابی اطلاعات هارد دوربین مداربسته

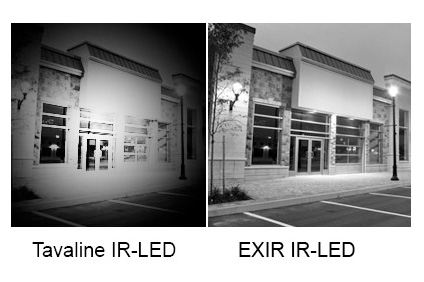

تکنولوژی اکسیر (Exir)

همان طور که مطرح شد اکثر دوربین های مداربسته به قابلیت دید در شب البته از نوع IR مجهز هستند. با این وجود تکنولوژی جدیدتری در سال های اخیر توسط شرکت هایک ویژن ابداع شده است با نام تکنولوژی دید در شب EXIR که به مراتب تصاویر با کیفیت تری در شب ارائه می دهد.

تکنولوژی اکسیر (Exir) چیست؟
