اجزای اصلی دوربین های مداربسته

دوربین‌های مدار بسته ابزارهای امنیتی حیاتی برای نظارت و محافظت از محیط‌ها هستند. اجزای اصلی دوربین های مداربسته  از حسگر تصویر، پردازنده، حافظه داخلی و سیستم‌های خنک‌کننده یا گرم‌کننده تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد بهینه دستگاه دارند. با توجه به نیاز به نظارت دقیق و پایدار، شرکت نانو آلارم با ارائه بهترین دوربین‌های مدار بسته و تجهیزات امنیتی پیشرفته، راه‌حل‌های مناسبی برای امنیت محیط‌های مختلف فراهم می‌آورد. انتخاب تجهیزات مناسب می‌تواند تأثیر زیادی در کارایی سیستم نظارتی داشته باشد.

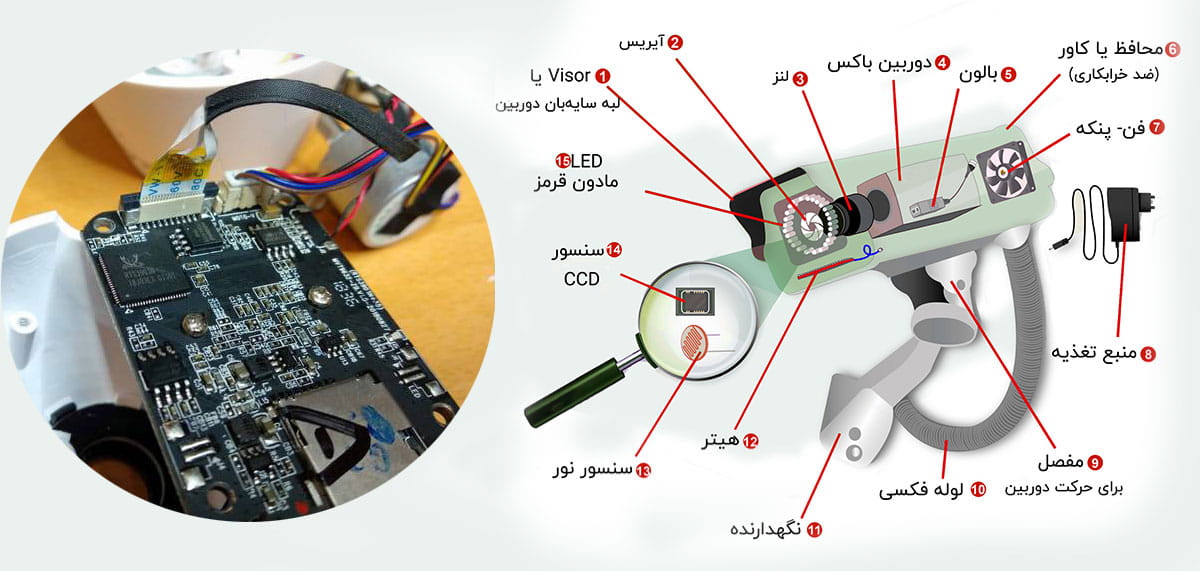

اجزای اصلی دوربین های مداربسته و توضیحات کامل

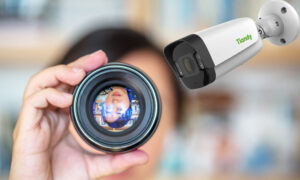

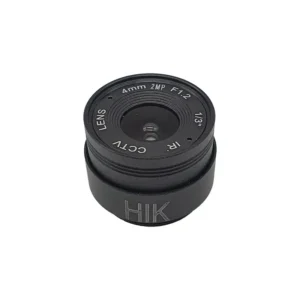

لنز (Lens) دوربین مداربسته

لنز، ، نور را متمرکز کرده و تصویر را به سنسور منتقل می‌کند. کیفیت تصویر و زاویه دید به لنز بستگی دارد.

ویژگی‌ها و انواع لنز

1. بر اساس فاصله کانونی:
   • لنز ثابت: زاویه دید مشخص (2.8mm یا 4mm)، مناسب مکان‌های ثابت.
   • لنز وریفوکال: فاصله کانونی قابل تنظیم (2.8-12mm)، مناسب برای تنظیم دقیق.
   • لنز موتوردار: تنظیم از راه دور، مناسب برای فضاهای وسیع.
2. بر اساس شکل:
   • لنز معمولی: برای دوربین‌های استاندارد.
   • لنز چشم ماهی: زاویه دید 180 یا 360 درجه، مناسب فضاهای بزرگ.
   • لنز پین‌هول: کوچک و مخفی، مناسب نظارت نامحسوس.
3. زاویه دید:
   • فاصله کانونی کمتر (2.8mm): زاویه دید بازتر، جزئیات کمتر.
   • فاصله کانونی بیشتر (12mm): زاویه دید باریک‌تر، جزئیات بیشتر.
4. سازگاری با سنسور: اندازه لنز باید با سنسور (مثلاً 1/3 اینچ) هماهنگ باشد.

کاربردها

• امنیت خانگی: لنز واید برای فضای داخلی.
• فروشگاه‌ها و ادارات: لنز وریفوکال برای نقاط حساس.
• فضای باز: لنز موتوردار برای مناطق وسیع.
• نظارت مخفی: لنز پین‌هول.

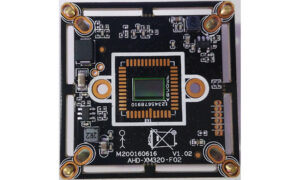

سنسور تصویر (Image Sensor)

سنسور تصویر نور را به سیگنال الکترونیکی تبدیل می‌کند و کیفیت تصویر دوربین مداربسته به آن وابسته است.

انواع سنسور

1. CCD: کیفیت بالا، حساس به نور، مصرف انرژی بیشتر.
2. CMOS: کم‌مصرف، ارزان‌تر، مناسب برای دوربین‌های کوچک.

ویژگی‌های کلیدی

1. اندازه سنسور: بزرگ‌تر = کیفیت بالاتر.
2. رزولوشن: تعیین‌کننده وضوح تصویر.
3. حساسیت به نور: مهم در محیط‌های کم‌نور.
4. رنج دینامیکی: نمایش جزئیات در شرایط نوری متفاوت.

برای مطالعه : دوربین های مداربسته ضد آب

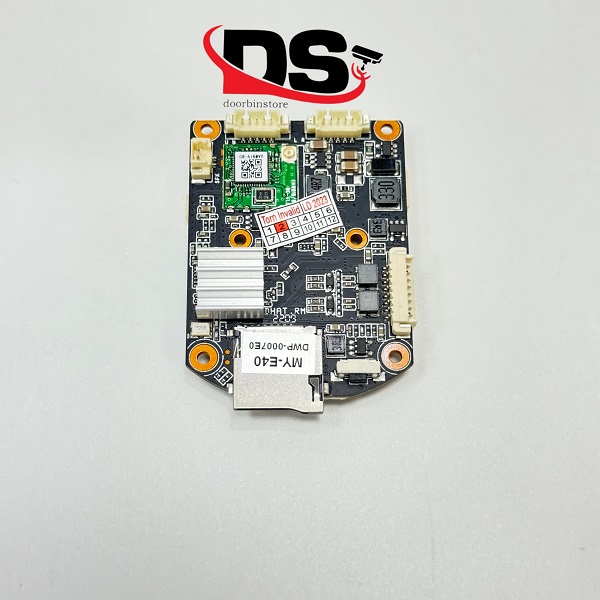

برد اصلی (Main Board)

برد اصلی بخش مرکزی دوربین مداربسته است که وظیفه مدیریت اجزای اصلی دوربین های مداربسته مانند سنسور تصویر، پردازنده و سیستم‌های ارتباطی را بر عهده دارد.

وظایف و اجزا

1. پردازش تصویر: تبدیل سیگنال‌های سنسور به تصویر دیجیتال و بهبود کیفیت.
2. مدیریت برق: توزیع برق به اجزای دوربین.
3. ارتباطات: انتقال داده به شبکه یا دستگاه ضبط (NVR/DVR).
4. کنترل تنظیمات: مدیریت فوکوس، زاویه دید و عملکرد دوربین.
5. اجزای اصلی: شامل پردازنده مرکزی (CPU)، حافظه (RAM/ROM)، ماژول شبکه و مدار تغذیه.

ویژگی‌ها و عوامل مؤثر

• سازگاری: با سنسور، لنز و پروتکل‌های مختلف.
• کیفیت پردازش: تأثیر بر وضوح و عملکرد.
• پشتیبانی از فناوری‌ها: مانند WDR و تشخیص حرکت.
• دوام: مقاوم در شرایط محیطی مختلف.
• نوع دوربین و نیازها: IP یا آنالوگ، رزولوشن و قابلیت‌های اضافی.

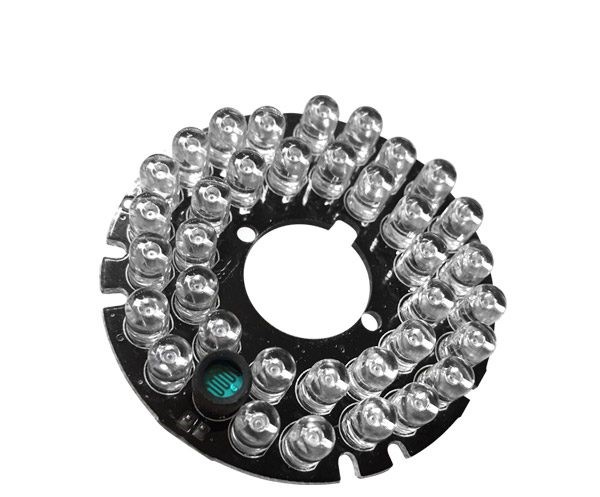

LED مادون قرمز (IR LEDs)

LEDهای مادون قرمز برای تأمین نور نامرئی در تاریکی استفاده می‌شوند و امکان ثبت تصاویر شبانه را فراهم می‌کنند.

ویژگی‌ها

• نور نامرئی: تصاویر واضح بدون دیده‌شدن نور.
• برد متغیر: از 10 تا 100 متر بسته به تعداد و قدرت LEDها.
• فعال‌سازی خودکار: روشن‌شدن در نور کم با سنسور نوری.
• کاربرد: مناسب نظارت شبانه در انبار، پارکینگ و فضای باز.

انواع IR LEDs

1. استاندارد: برد 10-30 متر، قیمت مناسب.
2. High Power: برد 50-100 متر، قدرت بیشتر.
3. Array: مصرف کم و عملکرد بهتر.

مزایا

• نظارت در تاریکی.
• مصرف انرژی کم.
• افزایش امنیت شبانه.

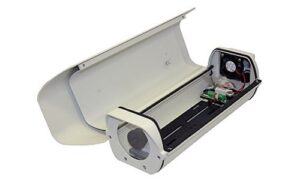

بدنه (Housing)

بدنه دوربین مداربسته یکی از اجزای اصلی دوربین های مداربسته را در برابر شرایط محیطی محافظت می‌کند.

ویژگی‌ها و کاربردها

1. محافظت:
   • مقاوم در برابر آب، گردوغبار، ضربه، و شرایط محیطی.
2. انواع بدنه:
   • داخلی: مناسب فضای داخلی.
   • خارجی: مقاوم در برابر آب‌وهوا (IP66/IP67).
   • ضد ضربه: مقاوم در برابر تخریب عمدی.
3. طراحی:
   • بولت: مناسب فضای باز.
   • دام: مناسب داخلی و خارجی.
   • پنهان: برای نظارت مخفی.

مزایا

• افزایش طول عمر دوربین.
• محافظت از اجزای حساس.

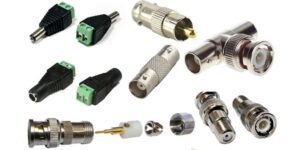

 کانکتورها

کانکتورها و کابل‌ها از اجزای کلیدی سیستم‌های الکترونیکی برای انتقال داده، سیگنال و انرژی هستند. انتخاب مناسب آن‌ها تأثیر زیادی بر عملکرد سیستم دارد.

1. USB: پرکاربرد برای انتقال داده و انرژی (USB-C محبوب‌تر در دستگاه‌های مدرن).
2. HDMI: مناسب انتقال تصویر و صدا با کیفیت بالا.
3. Ethernet: اتصال شبکه با کانکتور RJ45.
4. کانکتورهای صدا: AUX، RCA برای انتقال صدای آنالوگ و دیجیتال.
5. کانکتورهای برق: DC و لپ‌تاپ برای تأمین انرژی.

انواع کابل‌ها:

1. کابل داده: USB، SATA، شبکه (CAT5e، CAT6).
2. کابل تصویری: HDMI، DisplayPort، VGA.
3. کابل صوتی: AUX، RCA، Optical.
4. کابل برق: AC، DC با انواع استاندارد.

بیشتر بدانید : تفاوت سنسور های دوربین های مدار بسته

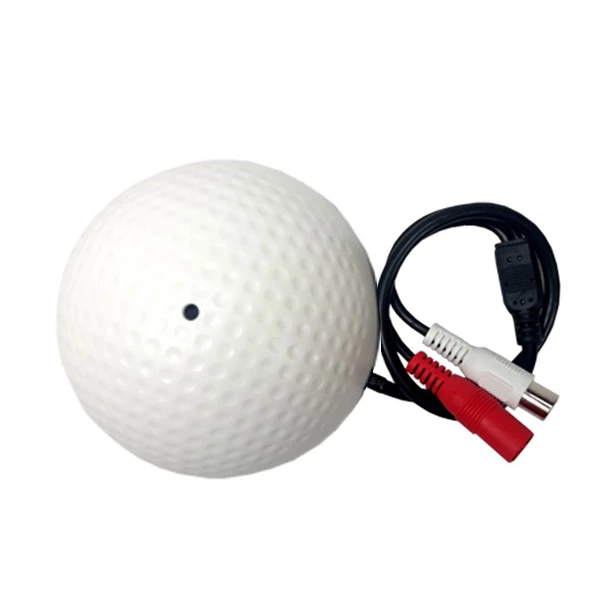

میکروفون (Microphone)

میکروفون‌ها ابزارهایی برای ضبط و انتقال صدا هستند که صدا را به سیگنال الکتریکی تبدیل می‌کنند.

انواع میکروفون:

1. دینامیک: مقاوم و مناسب اجراهای زنده.
2. کاندنسر: حساس و ایده‌آل برای ضبط استودیویی.
3. ریبون: ضبط صدای گرم و طبیعی در استودیو.
4. لابیرنتی: کوچک و کاربردی در همایش‌ها.
5. شات‌گان: ضبط صدا از فاصله دور.

ویژگی‌ها و کاربردها:

• الگوی قطبی: نحوه دریافت صدا (کاردیوئید، اُمنی).
• فرکانس پاسخ‌دهی: متناسب با گفتار یا موسیقی.
• حساسیت: ضبط دقیق‌تر صداهای ظریف.
• مناسب برای استودیو، پادکست، کنفرانس و فیلم‌سازی.

محافظ لنز (Lens Cover)

محافظ لنز یک پوشش محافظتی است که برای جلوگیری از آسیب دیدن و کثیف شدن لنز دوربین‌ها و دیگر تجهیزات اپتیکی استفاده می‌شود. این وسیله به‌ویژه برای دوربین‌های عکاسی، گوشی‌های هوشمند، و لنزهای دوربین‌های فیلم‌برداری ضروری است.

ویژگی‌ها و انواع محافظ لنز:

1. محافظ لنز پلاستیکی:
   • سبک و مقاوم در برابر ضربه‌های کم.
   • معمولاً برای دوربین‌های عکاسی و لنزهای عمومی استفاده می‌شود.
2. محافظ لنز فلزی:
   • مقاوم‌تر در برابر ضربه و فشار.
   • بیشتر در دوربین‌های حرفه‌ای و لنزهای سنگین کاربرد دارد.
3. محافظ لنز نرم:
   • از جنس سیلیکون یا مواد مشابه که به‌راحتی روی لنز قرار می‌گیرد.
   • معمولاً برای گوشی‌های هوشمند و دوربین‌های کوچک مناسب است.
4. محافظ لنز UV:
   • فیلتر UV برای کاهش اثرات نور ماوراء بنفش.
   • در عکاسی حرفه‌ای برای بهبود کیفیت تصاویر و حفاظت از لنز به کار می‌رود.

نکات مهم در انتخاب محافظ لنز:

• سازگاری: باید با اندازه و نوع لنز یا دوربین شما هماهنگ باشد.
• مواد ساخت: مواد باکیفیت که آسیب‌های فیزیکی و کثیفی را کاهش دهند.
• آسانی استفاده: نصب و برداشتن آسان از لنز.

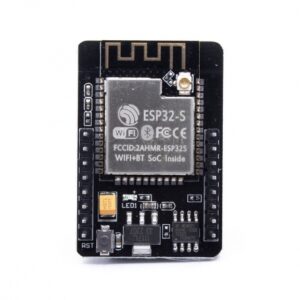

ماژول وای‌فای یا آنتن (Wi-Fi Module or Antenna)

ماژول‌های وای‌فای و آنتن‌ها برای اتصال دستگاه‌ها به شبکه‌های اینترنت و تبادل داده‌ها در پروژه‌های الکترونیکی و IoT استفاده می‌شوند.

ماژول وای‌فای:

• ESP8266: پرکاربردترین ماژول برای پروژه‌های IoT با اتصال به شبکه‌های 2.4GHz.
• ESP32: مدل پیشرفته‌تر با امکانات بیشتر مثل Bluetooth.
• Wi-Fi Shield: مخصوص آردوینو برای اتصال به وای‌فای.
• RTL8188: ماژول وای‌فای USB برای لپ‌تاپ‌ها.

آنتن وای‌فای:

• Omni-directional: سیگنال را در همه جهات پخش می‌کند.
• Directional: سیگنال را در یک جهت متمرکز می‌کند.
• Panel: آنتن جهت‌دار برای پوشش بهتر.

نکات مهم:

• سرعت انتقال داده: انتخاب ماژول با استاندارد مناسب (مثلاً 802.11ac).
• پوشش سیگنال: آنتن مناسب برای نیاز پوشش گسترده یا متمرکز.
• فرکانس و سازگاری: انتخاب بر اساس 2.4GHz یا 5GHz و هماهنگی با دستگاه‌ها.

برای خواندن : (Face Detection) معرفی انواع دوربین های مخصوص تشخیص چهره

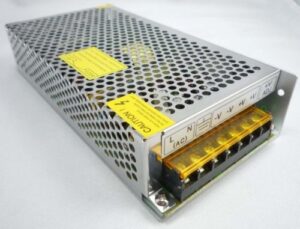

منبع تغذیه (Power Supply)

منبع تغذیه برای تأمین برق مورد نیاز دستگاه‌های الکترونیکی از منبع اصلی (مانند برق شهری یا باتری) استفاده می‌کند.

انواع منابع تغذیه:

1. سوئیچینگ (Switching): تبدیل ولتاژ با کارایی بالا و مناسب برای دستگاه‌های مدرن.
2. خطی (Linear): کاهش مستقیم ولتاژ برای دستگاه‌های نیازمند ولتاژ ثابت.
3. باتری (Battery): تأمین انرژی برای دستگاه‌های قابل حمل.
4. DC-DC: تبدیل ولتاژ DC به DC با مقادیر مختلف در پروژه‌های الکترونیکی.

ویژگی‌ها:

• ولتاژ و جریان خروجی: باید با نیاز دستگاه مطابقت داشته باشد.
• نوع ورودی: تطابق با ولتاژ ورودی (AC یا DC).
• کارایی و پایداری: منابع تغذیه باید ولتاژ ثابت و مصرف انرژی کم را تضمین کنند.

پردازنده تصویر (Image Processor)

پردازنده تصویر وظیفه پردازش تصاویر دریافتی از سنسور دوربین و بهبود کیفیت آن‌ها را دارد. این پردازنده‌ها قابلیت‌هایی مانند تشخیص حرکت، تشخیص چهره و بهینه‌سازی تصاویر در نور ضعیف را فراهم می‌کنند.

ویژگی‌ها:

1. پردازش تصویر و وضوح: بهبود وضوح تصاویر، حتی در شرایط کم‌نور.
2. کاهش نویز: بهبود کیفیت تصویر در محیط‌های تاریک یا پر نویز.
3. تشخیص حرکت و چهره: افزایش دقت در کاربردهای امنیتی.
4. تعادل رنگ و کنتراست: بهینه‌سازی رنگ‌ها و کنتراست برای تصاویر طبیعی‌تر.

انواع پردازنده‌ها:

1. پردازنده‌های سیگنال دیجیتال (DSP): برای بهبود کیفیت تصویر.
2. پردازنده‌های مبتنی بر هوش مصنوعی (AI): برای تحلیل‌های پیچیده‌تر مانند تشخیص افراد.

حافظه داخلی (Internal Storage)

حافظه داخلی در دوربین‌های مدار بسته برای ذخیره‌سازی داده‌ها و ویدیوها استفاده می‌شود و امکان دسترسی سریع به تصاویر ضبط‌شده را فراهم می‌کند.

ویژگی‌ها:

1. ظرفیت ذخیره‌سازی: حافظه‌هایی با ظرفیت‌های مختلف مانند 32GB، 64GB و 128GB.
2. نوع حافظه: از کارت‌های microSD یا حافظه‌های NAND Flash برای ذخیره‌سازی استفاده می‌شود.
3. ضبط ویدیو: ذخیره‌سازی مداوم یا بر اساس حرکت.
4. پشتیبانی از ذخیره‌سازی ابری: برخی دوربین‌ها از فضای ابری یا حافظه‌های اضافی پشتیبانی می‌کنند.

موتور چرخشی (PTZ – Pan-Tilt-Zoom)

موتور PTZ در دوربین‌های مدار بسته امکان حرکت افقی (Pan)، عمودی (Tilt) و زوم اپتیکال (Zoom) را فراهم می‌کند، که به دوربین کمک می‌کند تا پوشش وسیع‌تری از محیط را ضبط کند.

ویژگی‌ها:

1. حرکت Pan و Tilt: چرخش 360 درجه افقی و 90 درجه عمودی.
2. زوم اپتیکال: زوم بدون افت کیفیت تصویر برای نظارت دقیق‌تر.
3. کنترل از راه دور: امکان کنترل دوربین از طریق نرم‌افزار یا دستگاه‌ها.
4. تشخیص حرکت: برخی مدل‌ها قابلیت دنبال کردن سوژه‌ها را دارند.

نکات مهم:

• دامنه حرکت: بررسی محدوده حرکت.
• کیفیت زوم: ترجیح زوم اپتیکال به زوم دیجیتال.
• دقت کنترل: سیستم کنترل باید دقیق باشد.

بهتر بدانید : دوربین مدار بسته مناسب پارکینگ

پورت شبکه (Network Port)

پورت شبکه یک رابط فیزیکی است که امکان اتصال دستگاه‌های مختلف به شبکه‌های محلی (LAN) یا اینترنت را فراهم می‌کند. این پورت‌ها معمولاً برای انتقال داده‌ها از یک دستگاه به دستگاه دیگر یا به شبکه‌های خارجی استفاده می‌شوند.

ویژگی‌ها و عملکرد پورت شبکه:

1. اتصال فیزیکی: پورت شبکه امکان اتصال کابل‌های شبکه (مثل کابل Ethernet) را فراهم می‌کند.
2. پشتیبانی از پروتکل‌ها: پورت‌ها معمولاً از پروتکل‌های مختلف مانند TCP/IP برای ارسال داده‌ها استفاده می‌کنند.
3. سرعت انتقال داده: بسته به نوع پورت، سرعت انتقال داده‌ها می‌تواند متفاوت باشد (مثلاً 100Mbps، 1Gbps یا 10Gbps).
4. پورت‌های مختلف: شامل پورت‌های اترنت (RJ45)، فیبر نوری، USB و سایر انواع پورت‌های شبکه.

نکات مهم در انتخاب پورت شبکه:

• سرعت انتقال: انتخاب پورت مناسب بر اساس نیاز به سرعت انتقال داده‌ها.
• نوع کابل: اطمینان از سازگاری پورت با نوع کابل مورد استفاده.
• تعداد پورت‌ها: تعداد پورت‌های موجود برای اتصال دستگاه‌ها و شبکه‌ها.

سیستم خنک‌کننده یا گرم‌کننده (Cooling/Heating System)

این سیستم‌ها در دوربین‌های مدار بسته برای حفظ عملکرد بهینه در دماهای مختلف استفاده می‌شوند. در شرایط دمایی شدید (گرم یا سرد)، این سیستم‌ها از آسیب‌دیدگی دوربین جلوگیری می‌کنند.

ویژگی‌ها:

• سیستم خنک‌کننده: شامل فن‌ها یا سیستم‌های تهویه برای کاهش دما در شرایط گرم.
• سیستم گرم‌کننده: شامل المنت‌های گرمایشی برای حفظ دما در محیط‌های سرد.

نکات مهم در انتخاب:

• دامنه دمایی: تطابق با شرایط محیطی محل نصب.
• انرژی مصرفی: مصرف کم انرژی و عملکرد بهینه.
• مقاومت محیطی: مقاوم در برابر گرد و غبار و رطوبت
